[파이토치] 6. TensorBoard와 WandB

서론



스타트업에서는 다양한 가설과 이를 증명할 수 있는 기능을 만들어 실험을 진행하고 분석한 결과를 바탕으로 기능을 개선하는 형태로 제품을 만들어갑니다. 이 때의 실험에 대한 결과 분석이 매우 중요해서 다양한 로그와 지표들을 설정하고 실험 과정에서 이를 트래킹합니다. 딥러닝 모델을 만드는 것 역시도 제품을 개선하는 것과 유사하게 수많은 이터레이션과 그 이터레이션에서 레슨을 얻는 것이 필요한 작업입니다.



어떤 것들을 실험 과정에서 기록해야할까요?



1. Loss & Accuracy가 에폭마다 잘 떨어지는가?

2. weight, bias가 Descent Vanishing으로 학습이 안되지는 않는가?

3. 우리가 해결하려는 문제의 차원들을 모델이 임베딩을 통해서 적절하게 구분하였는가?

4. 실험 중간중간 결과물들을 조회할 수 있는가?



하지만 그동안 패운 파이토치 관련 코드에서는 관련 코드가 없었는데 오늘은 이러한 기능을 제공해주는 Tensorboard와 WandB에 대해서 소개해보려고 한다.



1. TensorBoard

텐서보드는 TensorFlow의 공식 시각화 툴킷이지만, 파이토치에서도 사용될 수 있도록 확장되었다. 기본적으로 학습 과정에서의 주요 지표 변화를 트래킹하거나 학습 과정을 이해하는데 필요한 여러 시각화 기능들을 제공한다.





1. tensorboard 불러오기

# 설치
!pip install tensorboard==2.12.3 -q


#로그 파일 관리
from torch.utils.tensorboard import SummaryWriter
writer = SummaryWriter("./runs/tutorial")



*tensorboard에서 저장된 로그 파일을 반영하는 데에 업로드하는 주기가 존재해서, 바로 반영이 안되면 잠깐 기다리고 다시 셀을 실행해주면 반영이 된다.



이제부터는 코랩에서 텐서보드 결과를 보기 위해서는 아래 코드를 실행해야한다.

#처음 로드할 때의 코드
# IPython 환경에서 tensorboard 확장 기능을 로드하는 역할을 합니다.
%load_ext tensorboard

# ./runs/tutorial 위치에 저장된 로그를 위치로 tensorboard를 실행합니다.
%tensorboard --logdir ./runs/tutorial


#이후 로드할 때의 코드
%reload_ext tensorboard
%tensorboard --logdir ./runs/tutorial





2. add_graph : 모델 구조 시각화하기

model = CNN(num_classes = 10, dropout_ratio = 0.2)
model.weight_initialization()

for images, labels in train_dataloader:
  break

# 모델의 구조를 로깅합니다. 'GRAPHS' 탭을 클릭하여 확인할 수 있습니다.
# add_graph에서 input_to_model을 인자로 넣어, 모델의 거치면서 tensor의 차원 변화를 알 수 있습니다.
writer.add_graph(model = model, input_to_model = images)





우리가 모델을 설계하는 과정에서 모델이 복잡해질수록 이 구조를 이해하는 것이 매우 어려워진다. tensorboard에서는 add_graph를 통해서 model과 input_to_model 인자만 지정해주면, 이를 아래와 같이 그래프 형태로 표현해준다.







3. add_histogram : 각 층에 있는 Weight, Bias의 분포를 볼 수 있습니다.

for name, weight in model.named_parameters():
  # 모델의 weight, bias를 로깅합니다. 'HISTOGRAMS' 탭을 클릭하여 확인할 수 있습니다.
  writer.add_histogram(tag = name, values = weight)



결과가 아래와 같이 나온다.



처음에 layer.0과 layer.2가 무엇을 의미하는지 이해하는데 오래 걸렸는데 layer에서 trainable parameter가 있는 것을 의미한다.



이 가중치는 그 레이어에 있는 모든 parameter의 분포를 보여주는 거인데, 시점에 따라 다르다. 가중치 초기화를 한 이후에 바로 분포를 그리면 가중치가 어떻게 분포되어 있는지 볼 수 있고, 학습이 완료된 이후에 보면 가중치 초기화 대비 어떻게 바뀌었는지 살펴볼 수 있다.





4. add_image : 실제 이미지 데이터를 볼 수 있는 코드



img_grid = torchvision.utils.make_grid(images)

# Tensorboard에 이미지를 로깅합니다. 'IMAGES' 탭을 클릭하여 확인할 수 있습니다.
# matplotlib를 통해 여러 셸에서 시각화를 한다면, 한 눈에 파악하기 어려운 점이 존재합니다.
# add_image는 학습 과정에서의 이미지 변화를 트래킹하도록 설계되어 있습니다. 각 학습 global_step(epoch 혹은 step)에 대한 이미지를 저장하면, 이를 global_step에 따라 한 웹페이지에서 비교하거나 확인할 수 있습니다.
writer.add_image('MNIST Images', img_grid)



결과는 아래와 같이 나오는데 가로로 스와이프하면서 Step 별로 볼 수 있는 기능이 있다.



이를 저장하기 위해서는 아래와 같은 코드를 통해서 저장할 수 있다.

import torchvision
from torch.utils.tensorboard import SummaryWriter

# Tensorboard SummaryWriter 초기화
writer = SummaryWriter()

for epoch in range(num_epochs):
    for i, (images, labels) in enumerate(train_loader):
        # 여기서 모델 학습 로직을 추가합니다.
        # 예: output = model(images), loss 계산, optimizer 업데이트 등

        if i % log_interval == 0:  # 일정 간격(log_interval)마다 로깅
            # 이미지 그리드 생성
            img_grid = torchvision.utils.make_grid(images)

            # Tensorboard에 이미지 로깅
            writer.add_image('MNIST Images', img_grid, global_step=epoch * len(train_loader) + i)

# Tensorboard 닫기
writer.close()





5. add_embedding : 고차원 데이터를 저차원 공간에 시각화하는데 사용된다. (알아서 PCA, t-SNE 같은 차원 축소 알고리즘을 사용해 뿌려준다.) 주로 단어 임베딩 단계에서 이를 비교할 때 사용한다. 이를 통해 모델이 의미상으로 어떤 것을 가깝게, 또는 멀게 해석하고 있는지 볼 수 있다.



# image 데이터를 embedding이라 가정하고 시각화
# 고차원 vector를 로깅합니다. 'PROJECTOR' 탭을 클릭하여 고차원 벡터를 2D, 3D 공간에 정사영한 결과물을 확인할 수 있습니다.
for images, labels in train_dataloader:
  break

embedding = images.view(images.size(0), -1)
writer.add_embedding(mat = embedding, metadata = labels, label_img = images, global_step = 1)





6. 학습 과정 logging하기



기존 training_loop 코드에 인자로 writer를 넣어주고 4줄만 넣어주면 자동으로 학습 과정에서 Tensorboard에 이를 저장해준다.



아래와 같이 저장한 지표와 정보들을 볼 수 있다.









정리해보면, 기본적으로 우리가 black-box처럼 중간중간 어떻게 모델이 구성되어 있고 어떻게 학습하고 있는지에 대해서 알 수 있다는 점이 좋은 것 같다. 다만 단순히 공부하는 입장에서는 그 효과를 파악하기가 어렵고, 실제 모델링을 하고 학습시키는 과정에서 도움이 될 것으로 보여서 실제 모델을 만들때는 이를 사용해보고 추가적으로 정리해보려고 한다.





2. WandB

- 실험 관리: WandB를 사용하면 모델의 각 학습에서 생성되는 로그를 트래킹하고 관리할 수 있다.

- 시각화: WandB는 학습 과정에서 생성되는 metric(e.g. loss, accuracy)을 실시간으로 시각화하는 기능을 제공한다.

- 하이퍼 파라미터 최적화: WandB의 sweep 기능을 사용하면 다양한 하이퍼 파라미터 설정을 자동으로 탐색하고, 이 중에서 최고의 성능을 기록한 모델을 확인할 수 있다.



추가적으로 WandB는 로컬에서 기록된 파일을 모니터링하는 TensorBoard와는 달리, 웹에서 관리되기에 여러 서버를 사용해서 학습을 진행하는 경우 하나의 웹 페이지에서 실험들을 확인할 수 있는 장점을 가진다.



1. 초기 세팅

#pip install wandb 실행했다는 가정.
# https://wandb.ai/authorize를 클릭하여 API key를 복사한 다음, 셸의 입력창에 붙여넣기합니다.
# `wandb.login`은 최초에 한 번만 실행하면 됩니다!

wandb.login()
run = wandb.init(project = 'test-mnist', name = 'tutorial')

#추가로 init에는 이런 인자들이 들어갈 수 있으며 이렇게 함으로써 wandb에서 다양한 모델들을 비교하고 그루핑할 수 있다.
wandb.init(project = '프로젝트명', group = '그룹명', name = '모델의 이름'
           notes = '메모(batch_size, seed, epoch 등)',
           tags = '태그',
           entity  = 'entity 이름')


run.finish() #WandB의 모든 남은 데이터를 서버에 업로드하고 종료한다.







2. wandb.log() : 로그 처리



위의 TensorBoard보다 훨씬 간결하게 작동하는 것을 볼 수 있다.



3. wandb.watch() : parameter 트래킹하기



run = wandb.init(project = 'test-mnist', name = 'training')

lr = 0.001
dropout_ratio = 0.2
num_epochs = 100
patience = 3
device = torch.device('cuda:0' if torch.cuda.is_available() else 'cpu') # gpu 설정
model_name = 'exp1'
num_classes = 10

model = CNN(num_classes = 10, dropout_ratio = dropout_ratio)
model.weight_initialization()
model = model.to(device)

criterion = nn.NLLLoss()
optimizer = optim.Adam(model.parameters(), lr = lr)

# wandb에 모델의 weight & bias, graident를 시각화합니다.
run.watch(model, criterion, log = 'all', log_graph = True)

model, valid_max_accuracy = training_loop(model, train_dataloader, valid_dataloader, criterion, optimizer, device, num_epochs, patience, model_name, run)
run.finish()



실제로 실행하면 아래와 같은 결과도 함께 나온다.





3. wandb.sweep() : 딥러닝 및 머신러닝 모델의 하이퍼 파라미터 최적화를 위해 사용되는 도구



코드 구성이 특이한데, 코드 동작 과정은 아래와 같이 정리해볼 수 있다.



1. 우선 하이퍼 파라미터 탐색에 필요한 파라미터들을 정의해줘야한다.



2. 하이퍼파라미터를 탐색할 모델을 정의하고 돌려주는 Run_sweep이라는 함수를 정의한다.



3. wandb.sweep()을 통해서 우리가 탐색하려는 Configuration, project를 정의해서 이를 sweep_id에 담는다.

• 다른 Configuration을 지정해서 다른 sweep_id에 담아서 다양하게 실험시킬 수도 있다.



4. 마지막으로 wandb.agent(sweep_id, run_sweep, count = 10)을 동작시킨다.

• count 인자는 10번의 다른 하이퍼파라미터 설정으로 실행하는 것.

#sweep에 필요한 configuration 설정

sweep_configuration = {
    'method': 'random',
    'metric': {'goal': 'maximize', 'name': 'valid_accuracy'},
    'parameters': {
        'lr': {'min': 0.0001, 'max': 0.01},
        'dropout_ratio': {'values': [0.1, 0.2, 0.3]},
        'weight_decay': {'min': 0.00001, 'max': 0.01}
        }
}


def run_sweep():
  num_epochs = 100
  patience = 3
  model_name = 'exp1'

  run = wandb.init(project = 'test-mnist')

  model = CNN(num_classes = 10, dropout_ratio = wandb.config.dropout_ratio)
  model.weight_initialization()
  device = torch.device('cuda:0' if torch.cuda.is_available() else 'cpu')
  model = model.to(device)

  criterion = nn.NLLLoss()
  optimizer = optim.Adam(model.parameters(), lr = wandb.config.lr, weight_decay = wandb.config.weight_decay)

  # wandb에 모델의 weight & bias, graident를 시각화합니다.
  run.watch(model, criterion, log = 'all')
  return training_loop(model, train_dataloader, valid_dataloader, criterion, optimizer, device, num_epochs, patience, model_name, run)


sweep_id = wandb.sweep(
      sweep = sweep_configuration,
      project = 'test-mnist'
)

wandb.agent(sweep_id, function = run_sweep, count = 10)

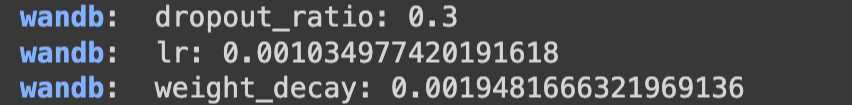

결과로 함께 우리가 찾으려는 hyper-parameter를 함께 알려준다.





5. 여러 시각화 기능



글 작성 당시에 코랩이 갑자기 연결이 안되어서 wandb 사이트에서 제공하는 시각화 예시들을 가져왔다.

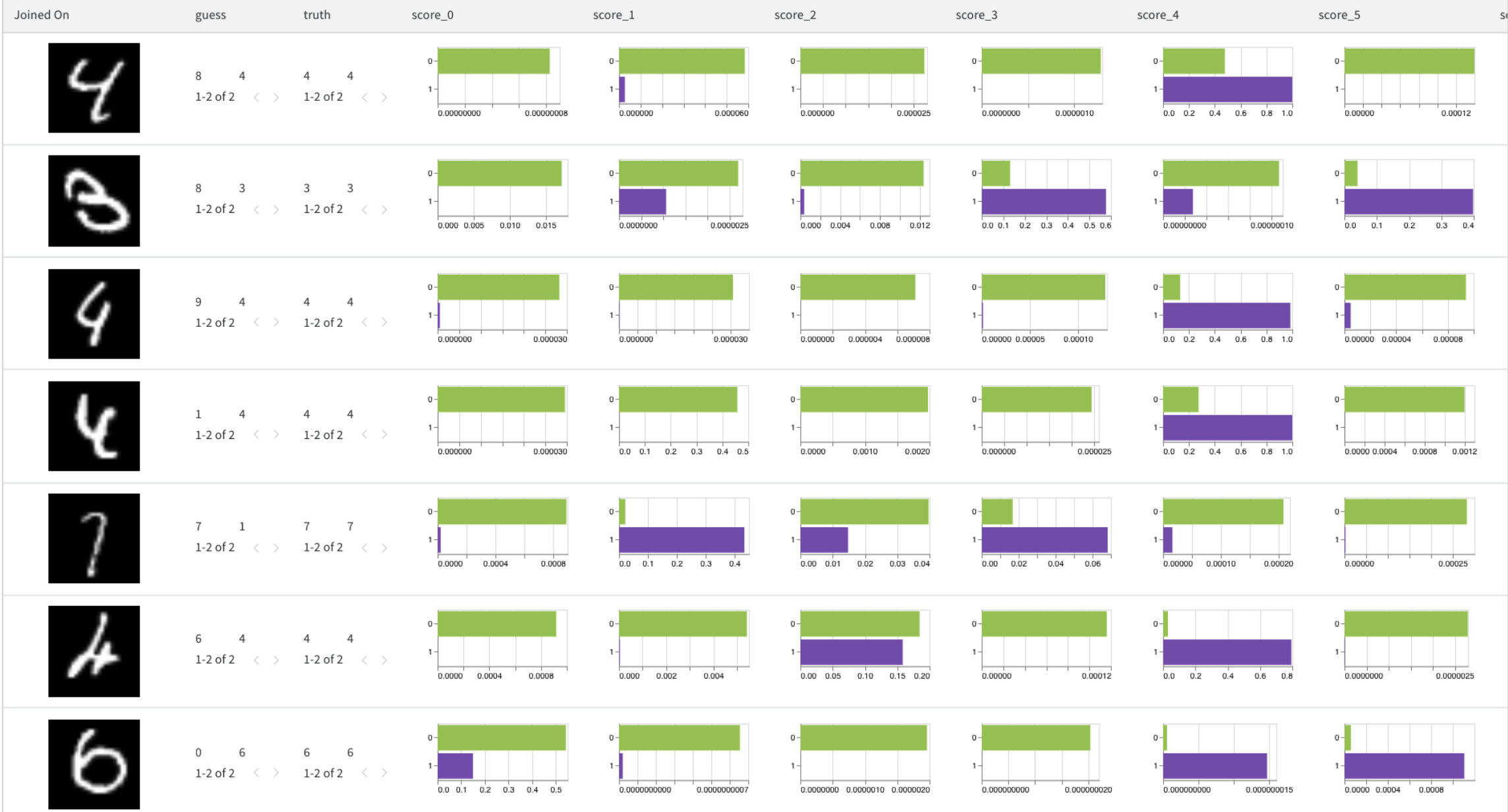

epoch에 따른 모델 예측값 추이 변화





hyper parameter 최적화에 대한 시각화



두 라이브러리 비교



1. 표면상으로는 Notebook에서 바로 조회할 수 있는 건 Tensorboard이지만, 웹에서 체계적으로 프로젝트 관리할 수 있다는 점에서는 WandB도 나름의 장점이 있어 보인다.



2. WandB에서는 하이퍼파라미터 조합을 찾아주도록 도움을 주는 기능을 제공하고 있으며, 시각화 관점에서 훨씬 다양하다.(아무래도 돈을 쓰고 내는 기능이다보니.. 개인 프로젝트는 무료이긴 하다.)
